Digitale transformatie stimuleren in AEC
In de bouwsector wordt het traditionele projectmanagement geconfronteerd met vier aanhoudende uitdagingen: beperkte toegang tot de site, hoge operationele kosten, inconsistente levering en Ineffectief gegevensgebruik. Voor architectuur, engineering en constructie (AEC) professionals,, Het overwinnen van deze pijnpunten vereist het doorbreken van legacy workflows en digitale transformatie is een strategische noodzaak geworden.
Om aan de evoluerende behoeften van de industrie te voldoen, heeft DJI een speciale AEC van Flighthub 2 gelanceerd, met de nieuw uitgebrachte analysemodule op maat voor bouwtoepassingen.
Indien geïntegreerd met DJI Dock 3, maakt Flighthub 2 een gesloten-lusworkflow mogelijk van geautomatiseerde drone-gegevensverzameling en cloudgebaseerde 3D-modellering tot geavanceerde analyse. Deze alles-in-één drone-oplossing richt zich rechtstreeks in op de behoeften van de industrie, inclusief het volgen van visuele en planning, voortgang van de site, toezicht op de site, de verificatie van de regelgeving en de verbetering van de operationele efficiëntie.
Ontwerpbestand Importeren: Nauwkeurige afstemming tussen ontwerp en realiteit
In bouwprojectbeheer hebben ontwerpblauwdrukken kritische vectorgegevens, bouwspecificaties en doelparameters. Met de nieuwe Blueprint Import-functie in Flighthub 2 kunnen gebruikers ontwerpbestanden in PDF- of DXF-indeling uploaden en uitlijnen met drone-gegenereerde 3D-modellen via flexibele coördinaattransformatiehulpmiddelen, zoals aangepaste parameters, controlepuntafstemming of handmatige pin-markering. Dit zorgt voor de precieze overlay van blauwdrukken en reality -capture -modellen, waardoor het gemakkelijk is om afwijkingen te identificeren en problemen op te lossen in het begin van het projectlevenscyclus.

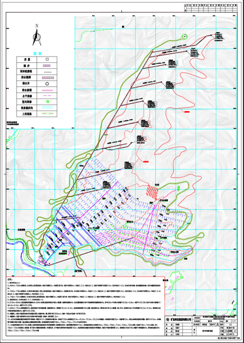

Ontwerpbestand import en reality -model
Bij het toeschouwen van DAM-monitoringprojecten bijvoorbeeld, kunnen intelligente overlay van ontwerpblauwdrukken en realitymodellen ingenieurs de totale damcontouren en subdamgrenzen visueel vergelijken met ontwerpspecificaties. Het zorgt ook voor realtime tracking van veranderingen in overstromingslijn en nauwkeurige verificatie van belangrijke structuren zoals drainage-assen, waardoor de kwaliteitscontrole aanzienlijk wordt verbeterd en tegelijkertijd betrouwbare gegevensondersteuning biedt voor projectveiligheid.

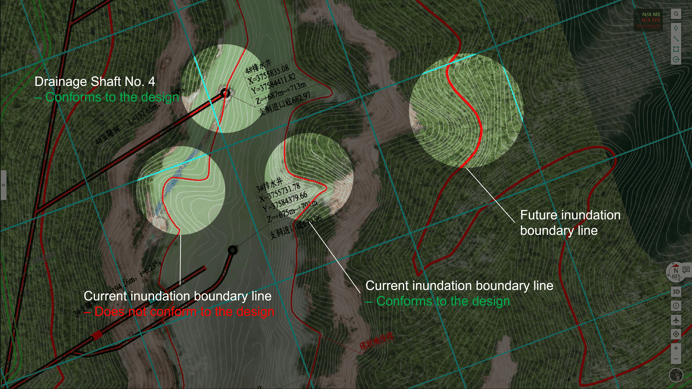

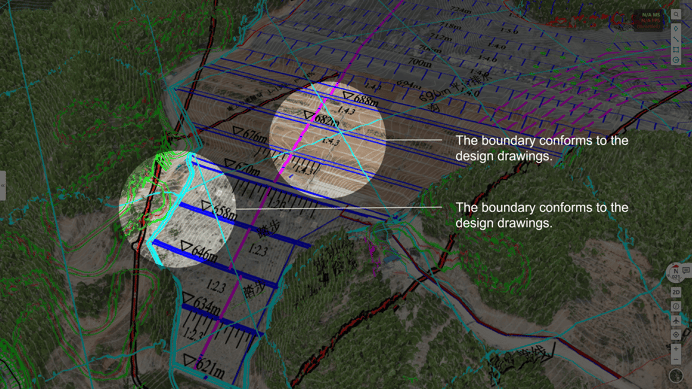

Ontwerpbestand import in Flighthub 2 en bedekt met 3D -model van een residuendam
Tijdlijn: VisuAlize Project Progress in de loop van de tijd
Met behulp van consistente vliegpaden op verschillende tijdstippen kunnen drones grote hoeveelheden visuele gegevens vastleggen, waaronder RGB, infrarood, panoramische afbeeldingen en zowel 2D- als 3D -modellen. Hoe kunnen projectteams het beter gebruiken met dergelijke gegevens die de managementefficiëntie beter gebruiken?
Flighthub 2 introduceert de tijdlijnfunctie, waarmee gebruikers chronologisch chronologisch door drone-verzamelde datasets kunnen bladeren. Dit zorgt voor vergelijkingen vanuit hetzelfde perspectief in de loop van de tijd, waardoor het gemakkelijker wordt om veranderingen in gelokaliseerde gebieden bij te houden en een duidelijk beeld te krijgen van de projectvoortgang.

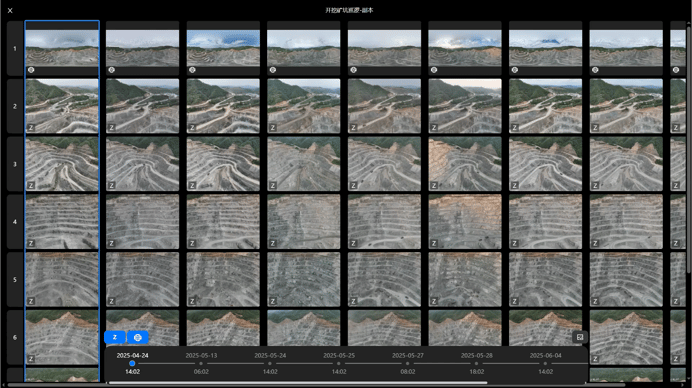

Tijdlijnfunctie in Flighthub 2
13 mei | 24 mei | 27 mei
Meting Berekening: Meerdere modi om Precie te ondersteunene Projectmanagement
Flighthub 2 ondersteunt cloudgebaseerde modellering en levert realiteit van hoge resolutie, het mogelijk maken, waardoor krachtige digitale meetmogelijkheden mogelijk zijn voor bouw- en infrastructuurprojecten.

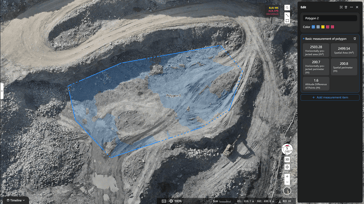

1. Basismetingen
Afstand: Horizontaal geprojecteerd,Verticaal PRojected 、 ruimtelijke afstand
Gebied en perimeter: Ruimtelijk gebied、Horizontaal Pgeroosterd Aopnieuw、Ruimtelijke omtrek、Horizontaal geprojecteerde omtrek
Hoogteverschil: Tussen geselecteerde eindpunten

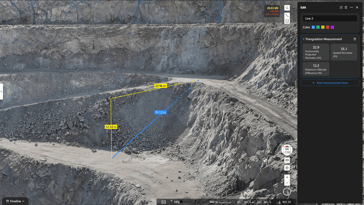

Driehoekige meetgebiedsmeting
2. Gradiëntberekening en extraheren dwarsdoorsnedenGradiëntberekening: Meeteenheid gradiënt hoek, hellingspercentage en hellingsverhouding; Ondersteunt multi-segment hellingsmeting.

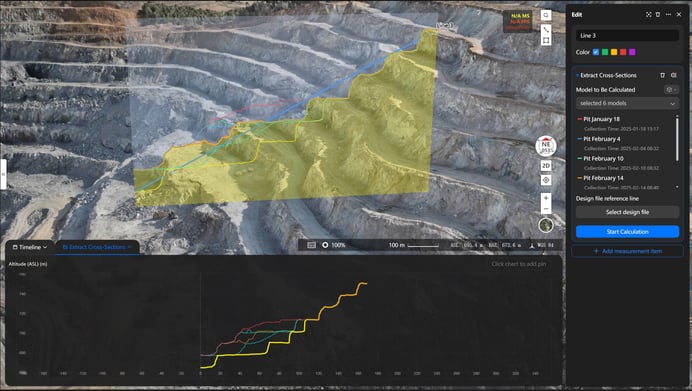

Extraheer dwarsdoorsneden: Vergelijk doorsneden over meerdere tijdschema’s en lijn ze uit met ontwerptekeningen voor afwijkingsanalyse.
Vergelijking van dwarsdoorsnede over meerdere modellen om structurele gegevens te extraheren
3. Volume MetingFlighthub 2 ondersteunt volumeberekeningen op basis van 2D -modellen, 3D -modellen, en puntwolk modellenom gebruikers in staat te stellen veranderingen te meten zoals snijvolume, vul voluIk, volumeverschil en totaal volume. Door gestructureerde gegevens te extraheren, machtigt het nauwkeurige, gegevensgestuurde voortgangsvolging en kwantiteitsbeheer in bouwprojecten.
3.1 Huidige modelvolumeberekening:

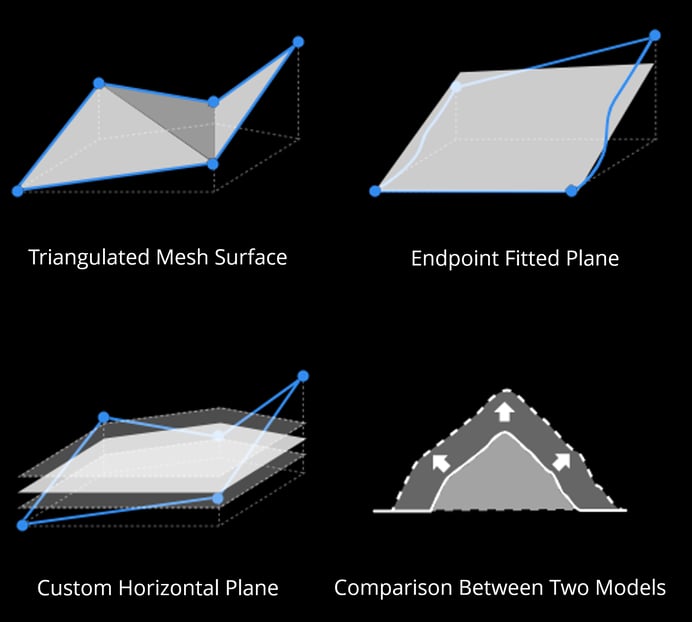

- Ondersteunt aangepaste basisdefinitieinclusief: driehoekig gaasoppervlak, Eindpunt Gemonteerd vlak,, Aangepast horizontaal vlak, of vergelijking tussen twee modellen.
- Ondersteunt het importeren van 3D -ontwerpbestanden voor directe berekening.
Modelvolumemeting met één periode

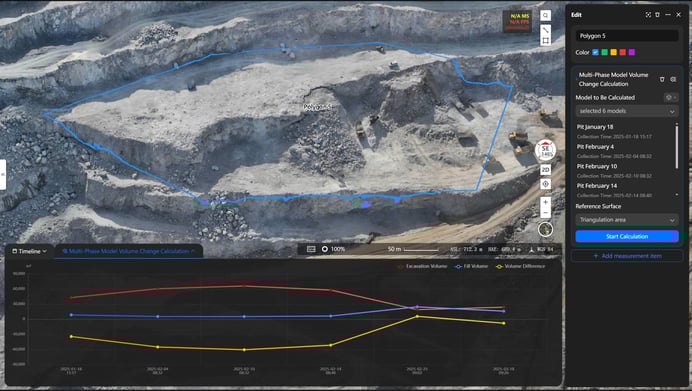

3.2 Berekening van meerdere fasenmodelvolumeverandering:
Door modellen te bedekken die op verschillende tijdstippen zijn vastgelegdgebruikers kunnen snit- en vulvolumes nauwkeurig berekenen om te ondersteunen Constructiebeheer.
Multi-periode modelvergelijking
Bovendien stelt Flighthub 2 gebruikers in staat om meetrapporten aan te passen. Dit maakt de selectie van specifieke meettypen, aangepaste coverafbeeldingen en bedrijfslogo’s, koptekst- en voettekstweergave mogelijk, evenals geplande rapportgeneratie en levering.
Flighthub 2 Meethulpmiddelen leveren gevisualiseerde en gestructureerde gegevensuitgangen die digitale besluitvorming ondersteunen bij het volgen van de voortgang, kwaliteitscontrole en kostenraming, Projectmanagement van de bouw naar grotere precisie en intelligentie stimuleren.
Automatisering: van vastlegging tot inzicht, allemaal–in–Een Stroom
Als DJI‘S Enterprise Software Platform, Flighthub 2 maakt gebruik van de synergie tussen hardware en software. Met zijn drag-and-drop geautomatiseerde workflowbuilder kunnen gebruikers end-to-end processen configureren-gegevensverzameling, modellering, meting, analyse en rapportgeneratie-op een terugkerend schema, met minimale handmatige interventie.

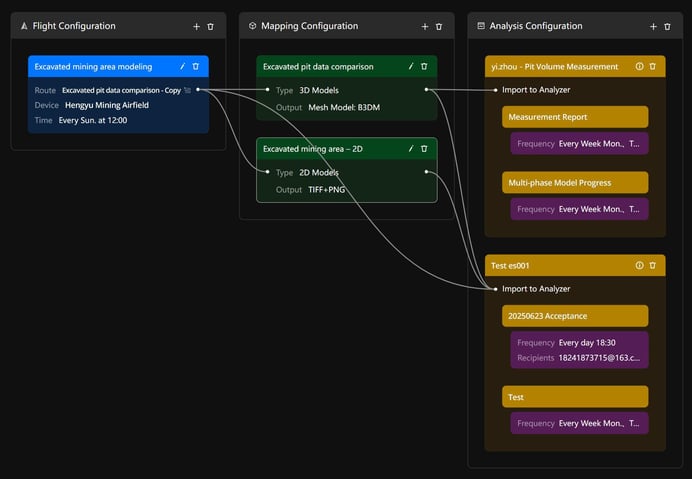

Geautomatiseerde workflowconfiguratie
De Flighthub 2 Analyzer is goed geschikt voor verticale industrieën zoals infrastructuurontwikkeling, beheer van natuurlijke hulpbronnen en mijnbouw. Het stelt ook sectoren in de sectoren zoals beveiliging, noodhulp, inspectie en stedelijk management met krachtige mogelijkheden voor data -analyse.
Door slimmere, efficiëntere en precieze oplossingen in verschillende industrieën te leveren, machtigt Flighthub 2 de overgang van de bouwsector naar gegevensgestuurde activiteiten en digitale transformatie.
