Voor droneprogramma’s die op grote schaal opereren, is betrouwbare communicatie essentieel. Signaalverlies in het veld verstoort niet alleen een missie; het stopt de hele workflow. Of het nu gaat om een drone-dock op een afgelegen locatie, een vluchtcorridor door een dichte stedelijke omgeving of een inspectieroute door ruig terrein: de grondinfrastructuur moet betrouwbaar zijn.
De DJI O4-grondstation is speciaal ontworpen om aan deze eisen te voldoen. Het pakt de signaalbeperkingen aan die drone-operaties over een groot gebied vaak beperken door een krachtige RF-eenheid, een omnidirectionele array met 12 antennes en automatische multibandselectie te integreren in een onderhoudsvrij pakket voor alle weersomstandigheden. Dit systeem breidt niet alleen het operationele bereik uit, maar herdefinieert ook de mogelijkheden voor onbeheerde, continue operaties.
Bij gebruik naast de DJI Dock 3 biedt het O4-grondstation twee bedieningsmodi: Gateway-modus, die rechtstreeks verbinding maakt met FlightHub 2 via Ethernet of mobiel voor realtime video en afstandsbediening, en Relay-modus, die offline communicatie mogelijk maakt in valleien, belemmerde gebieden en locaties buiten netwerkdekking. In combinatie met de DJI Matrice 400 ondersteunt het systeem een zendbereik tot 40 km, met een stand-by stroomverbruik van slechts 7 watt, en is het veerkrachtig genoeg om continu te draaien zonder dat onderhoud ter plaatse nodig is.
Inhoudsopgave
Geavanceerde hardware, robuuste transmissie
Hoogwaardige RF-eenheid
Betrouwbare communicatie in drukke omgevingen begint op hardwareniveau. De RF-eenheid van het O4-grondstation levert een hoog vermogen RF-uitvoer, waardoor de penetratie en dekking door stedelijke obstakels zoals gebouwen en infrastructuur, evenals door interferentie-zware corridors, aanzienlijk wordt verbeterd.
Een geoptimaliseerde signaal-ruisverhouding (SNR) verbetert de gevoeligheid van de ontvanger, waardoor het station bruikbare signalen kan herstellen, zelfs in complexe elektromagnetische omgevingen waar kleinere systemen volledig uitvallen.
Omnidirectionele antenne-array met hoge versterking
Met behulp van 12 interne en externe antennes met zowel horizontale als verticale polarisaties levert het O4-grondstation omnidirectionele dekking met hoge versterking. Ongeacht de positie van het vliegtuig ten opzichte van het station, vangt het continu en stabiel het communicatiesignaal op, waardoor een naadloze verbinding behouden blijft tijdens operaties over een groot gebied.
Automatische multibandselectie
Stedelijke RF-omgevingen zijn inherent omstreden. Het O4-grondstation schakelt automatisch over sub-2G, 2,4 GHz, 5,2 GHz, 5,8 GHz en extra banden om door congestie te navigeren en interferentie te omzeilen, zonder tussenkomst van een operator.[1]
Het resultaat is een scherpe, stottervrije videofeed die zelfs onder uitdagende spectrumomstandigheden standhoudt. In combinatie met DJI Matrice 400 bereikt het systeem een zendbereik tot 40 km.[5]

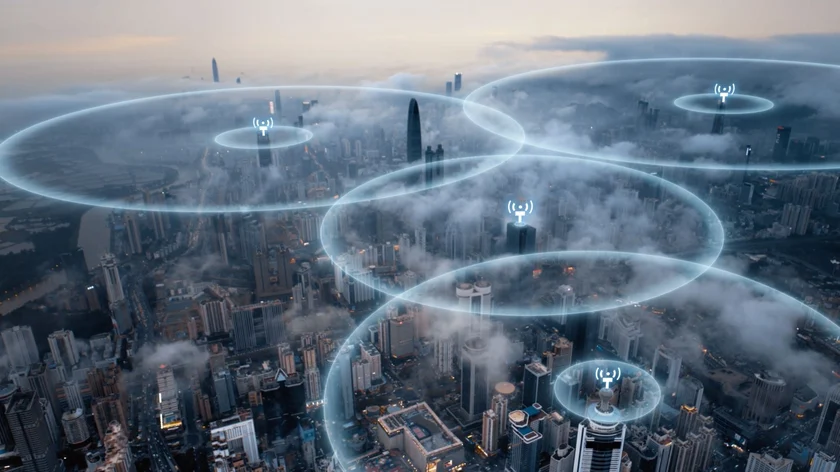

5-systeem, 19-frequentie GNSS
Een geïntegreerde RTK-module met hoge versterking volgt 19 frequenties over vijf wereldwijde satellietsystemen. Zelfs in semi-belemmerde omgevingen, stedelijke canyons, dichte luifels en complex terrein verzamelt het snel satellietsignalen en levert het continue positioneringsgegevens op centimeterniveau. Hierdoor blijven de vluchtoperaties gedurende de hele missie nauwkeurig verankerd.
Gateway-modus: brede dekking, directe netwerkconnectiviteit
Directe verbinding met FlightHub 2
In de Gateway-modus maakt het O4-grondstation rechtstreeks verbinding met DJI FlightHub 2 via Ethernet of de DJI Cellular Dongle 2 (apart verkrijgbaar),[6] het leveren van video met lage latentie en hoge bandbreedte. Dit bevrijdt het station van nabijheidsbeperkingen, waardoor de dekking van DJI Dock 3 wordt uitgebreid tot 30 km vanaf het grondstation.[7]
Gateway Mode is compatibel met DJI Dock 3. Het ondersteunt verbinding met FlightHub 2 Public Cloud, FlightHub 2 On-Premises, FlightHub 2 AIO en systemen van derden die zijn ontwikkeld via Cloud API of FlightHub Sync.
Signaalkaart voor nauwkeurige implementatie
Na een vlucht gebruikt FlightHub 2 de verzamelde vluchtgegevens om een signaalkaart te genereren die zwakke dekkingszones visueel markeert.[8] Operators kunnen dit gebruiken om grondstations met grotere precisie te positioneren, communicatieverbindingen over het hele dekkingsgebied te versterken en datagestuurde inzetbeslissingen te nemen vóór de volgende missie.
Virtuele cockpit voor flexibele controle
In de Gateway-modus maakt de virtuele cockpit van FlightHub 2 handmatige bediening op afstand van het vliegtuig mogelijk vanaf elke plek binnen het dekkingsgebied van het grondstation.[8] Operators kunnen vooraf ingestelde routes op aanvraag overschrijven, waardoor snelle, flexibele reacties op multi-point taakvereisten mogelijk worden, zonder fysiek aanwezig te zijn op de inzetlocatie.
Relay-modus: offline bereik buiten het netwerk

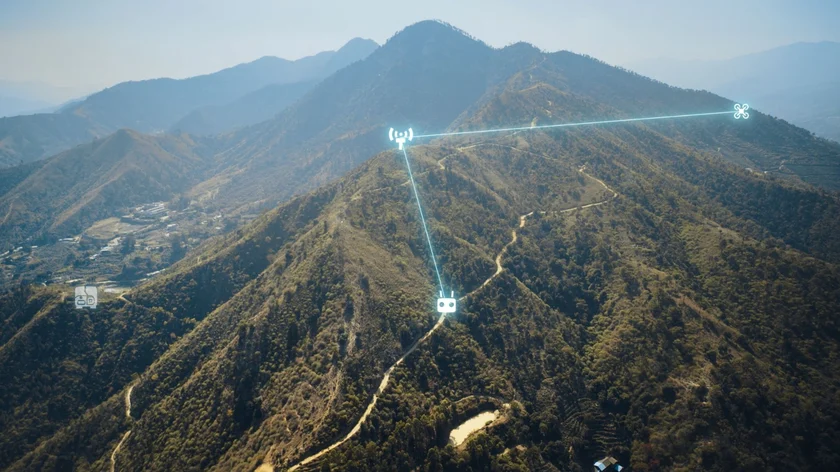

High-Point-installatie om obstakels te verwijderen
Het O4-grondstation neemt de relaisimplementatiemogelijkheden over van de D-RTK 3 Relay Fixed Deployment-versie. In offline gebieden, valleien, belemmerde corridors of stedelijke omgevingen waar netwerkconnectiviteit niet beschikbaar is, kunnen operators overschakelen naar de Relay-modus en het station op een hoger punt plaatsen om het videotransmissiebereik van vliegtuigen uit te breiden tot voorbij wat conventionele infrastructuur toestaat.[4]
De Relay-modus is compatibel met DJI Dock 3, Matrice 400, Matrice 4E, Matrice 4T, Matrice 4D/4TD (met DJI RC Plus 2 Enterprise) en DJI FlyCart 100.
Rotatie van meerdere apparaten voor hoger gebruik
Afstandsbedieningen en DJI Docks binnen signaalbereik kunnen op afstand scannen en verbinding maken met het O4-grondstation.[9][10] Eén enkel station kan meerdere vliegtuigen achter elkaar bedienen, waardoor snelle doorlooptijden mogelijk zijn en het algehele hardwaregebruik binnen de vloot aanzienlijk wordt verbeterd.
Duurzaam ontwerp, slimme kracht

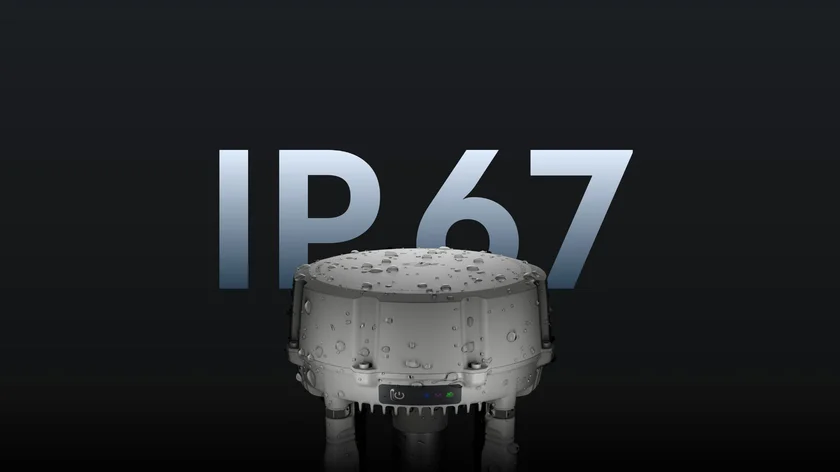

Betrouwbaarheid onder alle weersomstandigheden
Een IP67-classificatie[11] beschermt tegen het binnendringen van water en stof, terwijl het O4-grondstation betrouwbaar werkt binnen een temperatuurbereik van -40° tot 55° C (-40° tot 131° F).[12] Deze robuuste constructie is speciaal ontworpen voor continu, onbeheerd gebruik in zware buitenomstandigheden, kustfaciliteiten, berginstallaties of industriële locaties met extreem klimaat.
Bliksembeveiliging
Gepatenteerde componenten voor bliksembeveiliging en een aardingsontwerp voldoen aan de norm EN/IEC 61643-21 Categorie C. Dit helpt het risico op bliksemschade te beperken wanneer het station wordt ingezet op verhoogde buitenlocaties zoals bergtoppen of zendmasten.[13]
Onderhoudsvrij ontwerp
Passieve koeling zonder ventilator en een zelfherstelmechanisme zorgen ervoor dat het O4-grondstation automatisch de werking hervat na stroomuitval of softwareafwijkingen. Zonder dat bewegende onderdelen of koelsystemen onderhoud vereisen, worden onderhoudsbezoeken ter plaatse tot een minimum beperkt, waardoor zowel de operationele kosten als de noodzaak van handmatig opnieuw opstarten in het veld worden verlaagd.

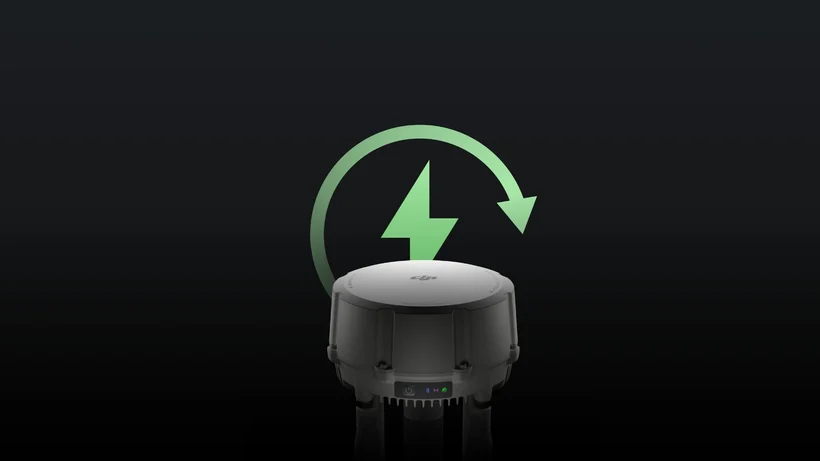

Slimme energiezuinige modus
In de Gateway-modus beschikt het O4-grondstation over slim energiebeheer. Als er geen vliegtuig is aangesloten, gaat het automatisch in de slaapstand, waarbij in stand-by slechts 7 W wordt verbruikt.[8][14] Voor off-grid-implementaties ondersteunt het station aansluiting op zonne-energieoplossingen van DJI Power of fotovoltaïsche systemen van derden [15]waardoor operaties op afstand op de lange termijn haalbaar zijn zonder permanente stroomvoorziening.
Zenmuse L3 Point Cloud-nauwkeurigheid
Open ecosysteem, flexibele integratie
Uniform visueel beheer
Het O4-grondstation integreert maximaal vier standaard IP-camera’s via ONVIF- en GB/T 28181-protocollen, waardoor live video rechtstreeks naar DJI FlightHub 2 wordt gestreamd. Native camerawaarschuwingen, zoals verplaatsingsdetectie, worden automatisch gesynchroniseerd. FlightHub 2 maakt ook externe PTZ-besturing (Pan/Tilt/Zoom) van aangesloten camera’s mogelijk, waardoor operators een gecentraliseerd, uitgebreid overzicht krijgen van het gehele operationele gebied.
Open ESDK voor aangepaste integratie
De bijgewerkte, op MQTT gebaseerde ESDK 2.0 en Cloud API stroomlijnen de integratie van derden, waardoor ontwikkelaars aangepaste, branchespecifieke oplossingen kunnen bouwen bovenop de mogelijkheden van het O4 Ground Station. Via het MQTT-protocol kan het station verbinding maken met externe ID- of ADS-B-ontvangers van derden, waardoor real-time bewustzijn ontstaat van nabijgelegen onbemande en bemande vliegtuigen en het omliggende luchtruim proactief wordt beschermd.
Aan de slag met het DJI O4-grondstation
DJI O4 Ground Station is een fundamentele stap voorwaarts voor organisaties die grote, onbeheerde drone-operaties uitvoeren. Door een omnidirectionele array met 12 antennes, automatische multiband-interferentievermijding en zowel netwerk- als offline-bedrijfsmodi te combineren in één onderhoudsvrije eenheid, worden de communicatiebarrières weggenomen die historisch gezien beperkt waren waar en hoe lang autonome drone-programma’s kunnen draaien.
Voor DJI Dock 3-operators ontgrendelt Gateway Mode directe FlightHub 2-integratie en afstandsbediening in dekkingsgebieden tot 30 km, zonder dat er personeel ter plaatse nodig is. Voor operaties in valleien, belemmerde omgevingen of gebieden buiten het bereik van het netwerk breidt de Relay-modus de missie verder uit dan het netwerk kan. En voor off-grid installaties maken slim energiebeheer en compatibiliteit met zonne-energie langdurige onbeheerde implementatie tot een praktische realiteit.
Of u nu infrastructuurinspectiecorridors beheert, faciliteiten op afstand bewaakt of grootschalige logistieke operaties uitvoert, het O4-grondstation is ontworpen om uw vloot verbonden, betrouwbaar, continu en binnen bereik te houden.
Neem voor meer informatie of het regelen van een productdemonstratie contact op met uw lokale DJI Enterprise-dealer.
Disclaimers
[1] Sub-2G-bandondersteuning en multi-band automatisch schakelen zijn alleen beschikbaar bij gebruik van DJI O4 Ground Station met Matrice 400. Deze functies zijn niet beschikbaar in bepaalde landen of regio’s. Raadpleeg de lokale wet- en regelgeving voor meer informatie.
[2] Gateway Mode is compatibel met DJI Dock 3. In Gateway Mode maakt DJI O4 Ground Station via Ethernet of de DJI Cellular Dongle 2 verbinding met DJI FlightHub 2 Public Cloud, FlightHub 2 On-Premises, FlightHub 2 AIO en softwaresystemen van derden die zijn ontwikkeld via Cloud API of FlightHub Sync.
[4] Relay Mode is compatibel met DJI Dock 3, Matrice 400, Matrice 4E, Matrice 4T, Matrice 4D/4TD (DJI RC Plus 2 Enterprise) en FlyCart 100. Deze functie is niet beschikbaar in landen of regio’s die 5 GHz niet ondersteunen. Raadpleeg de lokale wet- en regelgeving voor meer informatie. Houd u bij het uitvoeren van estafettevluchten aan de lokale wet- en regelgeving.
[5] Gemeten in een open, buitenomgeving, zonder interferentie. Het zendbereik van 40 km wordt alleen ondersteund door Matrice 400 onder IC-conformiteit. Voor andere vliegtuigmodellen bedraagt het maximale zendbereik 30 km (IC). De bovenstaande gegevens tonen het grootste communicatiebereik voor eenrichtingsvluchten zonder retourvlucht. Let tijdens je vlucht altijd op de herinneringen in de app.
[6] Wordt apart verkocht. Verbeterde 4G-transmissie is in sommige landen en regio’s niet beschikbaar. Raadpleeg uw plaatselijke dealer voor meer informatie.
[7] DJI O4 Ground Station biedt een grotere dekkingsradius voor één station met Dock 3 dan D-RTK 3 in Relay Station-modus. Gemeten in een open, buitenomgeving, zonder interferentie. Het zendbereik van 30 km is alleen haalbaar onder IC-conformiteit bij gebruik van Matrice 4D (met DJI Dock 3) in Gateway-modus, of Matrice 4D/4TD (met DJI RC Plus 2 Enterprise) in Relay-modus. De bovenstaande gegevens tonen het grootste communicatiebereik voor eenrichtingsvluchten zonder retourvlucht. Let tijdens je vlucht altijd op de herinneringen in de app.
[8] Deze functie is alleen beschikbaar als het DJI O4-grondstation zich in de Gateway-modus bevindt.
[9] DJI Dock 3, de drone en de afstandsbediening moeten allemaal worden bijgewerkt naar firmwareversie V13.01.00.04 of hoger, en gekoppeld via Remote Access.
[10] Deze functie is alleen beschikbaar als het DJI O4-grondstation in de relaismodus staat.
[11] Volg de vereisten vermeld in de instructies voor beschermingsklasse IP67. Gemeten in een gecontroleerde omgeving. De IP-waarde is niet permanent effectief en kan afnemen als gevolg van productslijtage.
[12] Bij gebruik in omgevingen van -40° tot -20° C (-40° tot -4° F) heeft het station een PoE++-voeding van 60 W of hoger nodig.
[13] De capaciteit van de RJ45-overspanningsbeveiliging bedraagt 1,5 kA (golfvorm van 8/20 μs), wat voldoet aan het categorie C-beschermingsniveau van EN/IEC 61643-21. De capaciteit van de overspanningsbeveiliging is afhankelijk van de capaciteit en betrouwbaarheid van het aardingssysteem. Om het risico op spanningspieken te minimaliseren, dient u tijdens de installatie voor een goede aarding te zorgen.
[14] 7 W heeft uitsluitend betrekking op het stroomverbruik van het DJI O4-grondstation. Bij voeding via PoE++ zal het totale stroomverbruik, inclusief de voeding zelf, hoger zijn.
[15] Zonne-energieoplossingen van DJI Power of fotovoltaïsche systemen van derden worden afzonderlijk verkocht.
Voldoe tijdens het gebruik altijd aan de plaatselijke wet- en regelgeving met betrekking tot drones. Neem contact op met een geautoriseerde DJI-dealer of DJI After-Sales Support als u problemen ondervindt met uw apparatuur of software.
